Un câble USB B to USB C ne transporte pas la même chose selon le connecteur, la norme négociée et le câblage interne. Confondre le format physique du connecteur avec la capacité réelle du câble reste l’erreur la plus fréquente, y compris chez des intégrateurs expérimentés. Nous détaillons ici les limites concrètes en alimentation et en données de ce type de liaison.
Câble USB B vers USB C : limites électriques imposées par le connecteur legacy
Le connecteur USB Type-B (standard, carré, celui des imprimantes et de nombreux DAC) a été conçu pour la spécification USB 2.0. Son brochage ne comporte que quatre contacts : VBUS, D+, D- et GND. VBUS est limité à 5 V sur un port USB-B standard, avec un courant maximal qui dépend du périphérique hôte, généralement 500 mA en USB 2.0 et 900 mA en USB 3.0 (connecteur USB-B SuperSpeed, reconnaissable à sa partie supérieure bleue).
Brancher un adaptateur ou un câble USB B to USB C ne transforme pas le port legacy en port USB Power Delivery. La négociation PD repose sur le canal CC (Configuration Channel), absent du connecteur USB-B. Le câble se contente de relier les lignes VBUS et GND du côté B aux broches correspondantes côté C, sans aucune intelligence de négociation.
En pratique, la puissance maximale réelle d’un câble USB B to USB C reste celle du port USB-B source :
- USB 2.0 Type-B : 5 V, 500 mA, soit 2,5 W. Suffisant pour alimenter un DAC audio, un MIDI controller ou un scanner à faible consommation.
- USB 3.0 Type-B (SuperSpeed) : 5 V, 900 mA, soit 4,5 W. Acceptable pour un disque externe 2,5 pouces ou un hub passif à un ou deux ports.
- Au-delà de ces seuils, le périphérique déclenche une sous-alimentation, un reset USB, ou ne démarre tout simplement pas.
Transfert de données USB B to USB C : ce que le câblage interne autorise vraiment
La vitesse de transfert dépend du nombre de paires différentielles câblées et du blindage. Un câble USB B 2.0 vers USB-C ne contient qu’une paire différentielle (D+/D-). Le débit plafonne à 480 Mbit/s théoriques, souvent bien moins en conditions réelles, autour de 30 à 40 Mo/s en transfert soutenu.
Un câble USB B 3.0 (SuperSpeed) vers USB-C ajoute deux paires supplémentaires (SSTX+/-, SSRX+/-) et un fil de drain. Le débit théorique monte à 5 Gbit/s. Mais attention : côté USB-C, seules les broches correspondant à USB 3.x sont utilisées. Les lignes SBU, les paires haute vitesse supplémentaires d’USB 3.2 Gen 2×2, et surtout le canal CC restent inactifs.
Nous observons régulièrement des câbles vendus comme « USB B to USB C 3.0 » qui ne câblent pas les paires SuperSpeed. Le seul moyen fiable de vérifier : un testeur de continuité ou un outil comme le Passmark USB 3.0 Loopback Plug côté hôte. Si le périphérique s’annonce en mode High-Speed (480 Mbit/s) au lieu de SuperSpeed (5 Gbit/s), le câble est en cause.
USB Power Delivery et câble USB B to USB C : pourquoi la négociation PD ne peut pas fonctionner
USB Power Delivery 3.1 permet désormais jusqu’à 240 W via USB-C (48 V, 5 A) grâce aux profils EPR (Extended Power Range) et à un e-marker certifié PD 3.1 intégré au câble. Cette capacité concerne les PC portables, les stations de travail et certains moniteurs haut de gamme.
Rien de tout cela ne s’applique à un câble USB B to USB C. La négociation PD utilise le protocole BMC (Biphase Mark Coding) sur la ligne CC, physiquement absente du connecteur USB-B. Aucun adaptateur passif ne peut ajouter un canal CC à un connecteur USB-B. Même un adaptateur actif ne résoudrait pas le problème : le périphérique USB-B n’implémente pas le contrôleur PD nécessaire côté firmware.
La confusion vient souvent de câbles USB-C to USB-C capables de fournir 100 W ou 240 W. Remplacer un de ces câbles par un câble USB B to USB C pour alimenter un appareil gourmand ne fonctionne pas : le chargeur détecte l’absence de négociation PD et délivre le profil par défaut, soit 5 V / 900 mA au maximum.

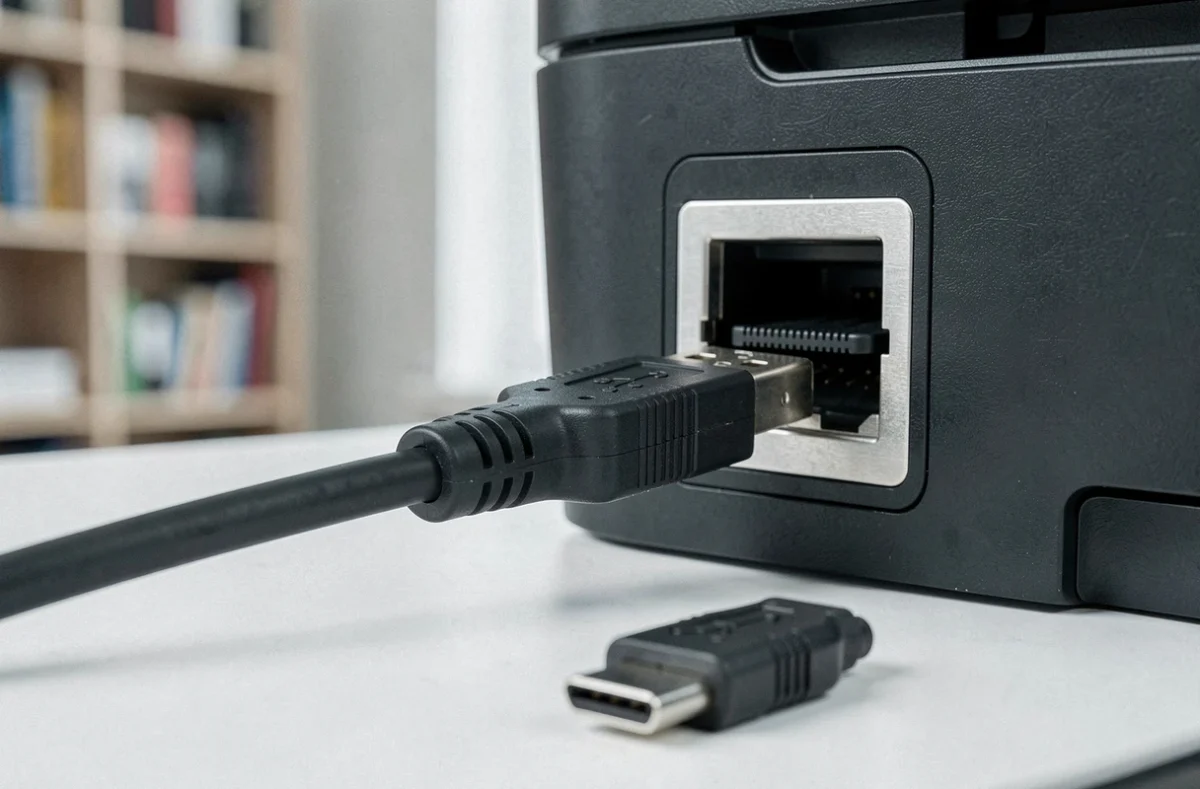

Cas des imprimantes et périphériques avec port USB-B
Les imprimantes, scanners et interfaces audio ne consomment généralement que quelques watts via USB. Le câble USB B to USB C leur convient parfaitement pour la liaison données + alimentation auxiliaire. Mais si l’appareil dépasse la capacité du port (un cas fréquent avec les interfaces audio multicanaux ou les disques 3,5 pouces), une alimentation externe dédiée reste la seule solution fiable.
Choisir un câble USB B to USB C : critères techniques à vérifier
Nous recommandons de vérifier systématiquement trois points avant d’acheter ou de déployer un câble USB B to USB C en environnement professionnel.
- La version USB réellement câblée (2.0 ou 3.0) : un câble annoncé « 3.0 » doit comporter les paires SuperSpeed. Un câble fin et souple sans blindage supplémentaire est quasi systématiquement un câble 2.0 rebadgé.
- La section du conducteur VBUS : pour les périphériques proches de la limite de courant (900 mA), un câble avec des conducteurs de calibre insuffisant provoque une chute de tension, surtout au-delà de 2 mètres. Privilégier les câbles courts (1 m ou moins) pour les appareils sensibles.
- La conformité du connecteur USB-C : le connecteur côté C doit comporter une résistance pull-up de 56 kΩ sur la ligne CC, conformément à la spécification USB Type-C. Sans cette résistance, certains hôtes USB-C refusent d’activer le port ou limitent le courant à un niveau minimal.
Les câbles certifiés USB-IF portent un TID (Test ID) vérifiable sur le site usb.org. En l’absence de certification, un test fonctionnel reste le meilleur filtre : connexion, vérification du mode de vitesse annoncé par l’OS, et mesure de la tension VBUS sous charge avec un multimètre USB.
Un câble USB B to USB C remplit parfaitement son rôle pour relier un périphérique legacy à un hôte moderne, à condition de ne pas lui demander ce que son connecteur interdit physiquement. La puissance reste cantonnée à quelques watts, le débit à celui de la génération USB-B utilisée. Pour tout besoin supérieur en alimentation ou en bande passante, la migration vers une liaison USB-C to USB-C native avec négociation PD est la seule voie technique viable.
